O caracteristica importanta a unui monitor este diagonala tubului, care are valori uzuale 15, 17, 19 sau 21 de inci (începând de la 21 de inci pretul creste mult mai rapid).
De remarcat ca, la aceeasi dimensiune a diagonalei, panourile LCD au o imagine reala mai mare. De
exemplu, un panou LCD de 15 inci ofera aproximativ aceeasi imagine vizibila ca un monitor CRT de 17 inci.
Calculatoarele creaza imaginile calculând câte un element al imaginii numit pixel (picture element).
Rezolutia unei imagini este distanta minima dincolo de care culoarea si stralucirea imaginii se schimba.
Definitia mai folosita este data de numarul total de pixeli cuprinsi în imagine, pe cele doua dimensiuni.
Cu cât numarul de pixeli este mai mare, cu atât imaginile devin mai detaliate.
Tuburile catodice sunt proiectate pentru a lucra cu un sir de rezolutii, iar panourile LCD cu o singura rezolutie (nativa).
Pentru a se obtine o imagine perfecta, este necesar ca numarul de pixeli de pe o linie,
stabiliti de placa video, sa fie egal cu numarul de puncte pe care le poate afisa monitorul pe o linie; aceeasi conditie se impune pentru numarul de linii.
Adâncimea de culoare este un parametru care se refera la numarul de culori posibile ale fiecarui pixel.
Valori uzuale pentru acest parametru sunt: 8,16, 24 sau 32 de biti (În acest caz, 24 de biti sunt folositi pentru culoare iar ceilalti 8 pentru nivelul de transparenta). Daca adâncimea de culoare este 16, se pot afisa 216 = 65536 culori.

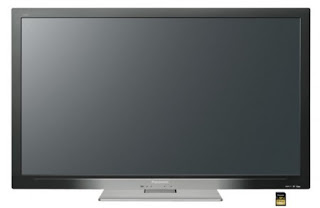

LCD (Liquid Cristal Display-monitor cu cristale lichide). Acestea functioneaza cu semnale digitale. Au un cosum mult mai redus (5 wati, fata de 100 wati), sunt mai usoare, ocupa un volum mai mic.
Cristalele lichide reprezinta molecule de forma cilindrica, care curg ca un lichid.
Prin aplicarea unui câmp electric, cristalele lichide îsi schimba polarizarea (se rotesc), polarizând si lumina care trece. Lumina trece prin primul filtru complet, iar prin al 2-lea (aliniat la 90° fata de primul) trece doar o cantitate, în functie de polarizare.
Pentru LCD-urile color mai exista înca un filtru, în care pentru fiecare pixel exista 3 subpixeli (R, G, B) care pot fi controlati independent.
Sursa de lumina pentru panourile LCD:
-tuburi fluorescente cu catod rece
-panou cu led-uri
Frecventa de reîmprospatare nu mai are aceeasi
semnificatie ca si la monitoarele CRT
Monitoarele cu tub catodic (CRT, Cathode Ray Tube) contin un tub electronic care emite un fascicul de electroni.
Pe acesta este depusa o substanta numita luminofor (pe baza de fosfor), care emite lumina în momentul când este atins de electroni.
Fasciculul începe baleierea ecranului începând din coltul din stânga sus, parcurgând ecranul dupa traiectorii orizontale, numite linii.
Dupa fiecare parcurgere orizontala, fasciculul se reîntoarce rapid în partea stânga a ecranului. Dupa ce a parcurs astfel tot ecranul, fasciculul revine în coltul din stânga sus si miscarea se repeta.
Frecventa de scanare trebuie sa fie în corespondenta exacta cu timpul de remanenta, pentru o imagine clara, fara pâlpâiri.
Valoarea tipica a frecventei de scanare (se mai numeste si frecventa de reîmprospatare) este de 60 Hz (adica ecranul este baleiat de 60 de ori pe secunda).
Alte valori posibile sunt: 65 Hz, 75 Hz, 85 Hz.
fiecare punct de pe ecran se obtine prin compunerea a 3 culori diferite, RGB, (Red, Green, Blue), combinate într-o anumita proportie.
